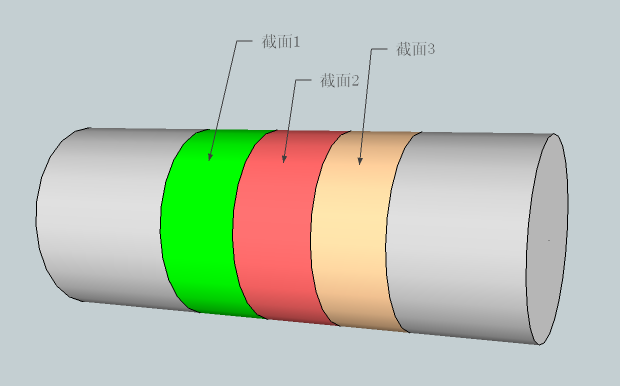

1、主軸截面1上的探頭配置
截面1上共放置2個探頭調節架，相隔180°，每個調節架上配置一個2通道組合的超聲線聚焦探頭，順時針方向橫波入射
檢測缺陷：順時針方向檢測圓鋼皮下缺陷
中心頻率：5.0MHz±10%
耦合方式：水浸法
數量：2組探頭，每組包含一個2組合晶片，這2組探頭平均分布在工件的圓周方向，間隔180°，處在同一個截面上。共4個獨立通道。
2、主軸截面2上的探頭配置
截面2上共放置2個探頭調節架，各相隔180°，每個調節架上配置一個2通道組合的超聲線聚焦探頭，縱波入射
檢測缺陷：鋼棒內部冶金缺陷，
檢測范圍：中心橫通孔。
中心頻率：5.0MHz±10%
耦合方式：水浸法
數量： 2組探頭，每組包含一個2組合晶片，這2組探頭平均分布在工件的圓周方向，間隔180°，處在同一個截面上共4個獨立通道。
3、主軸截面3上的探頭配置
截面3上共放置2個探頭調節架，各相隔180°，每個調節架上配置一個2通道組合的超聲線聚焦探頭，逆時針方向橫波入射
檢測缺陷：逆時針方向檢測圓鋼皮下缺陷
中心頻率：5.0MHz±10%
耦合方式：水浸法
數量： 2組探頭，每組包含一個2組合晶片，這2組探頭平均分布在工件的圓周方向，間隔180°，處在同一個截面上共4個獨立通道。
缺陷檢測標準
GB/T4162-2008 鍛軋鋼棒超聲檢測方法
